Nybyggnad villa
ritad under konstruktörsledning
För ett enbostadshus tar vi fram hela bygglovsunderlaget: situationsplan på nybyggnadskarta, planritningar, fasader och sektioner. Vi svarar på kommunens kompletteringar och följer ärendet fram till beviljat bygglov.
Eftersom vi också är konstruktörer är spännvidder, bärande linjer och grundläggning påtänkta redan när volymen sätts. Det gör att bygglovet håller när det ska byggas.
Exempel
Samma snitt, två gånger
Två genomförda villaprojekt där vi tagit fram både bygglovshandlingen och konstruktionshandlingen. I båda fallen är det samma snitt genom huset — först i skala 1:100 för kommunen, sedan i 1:20 för den som ska bygga.

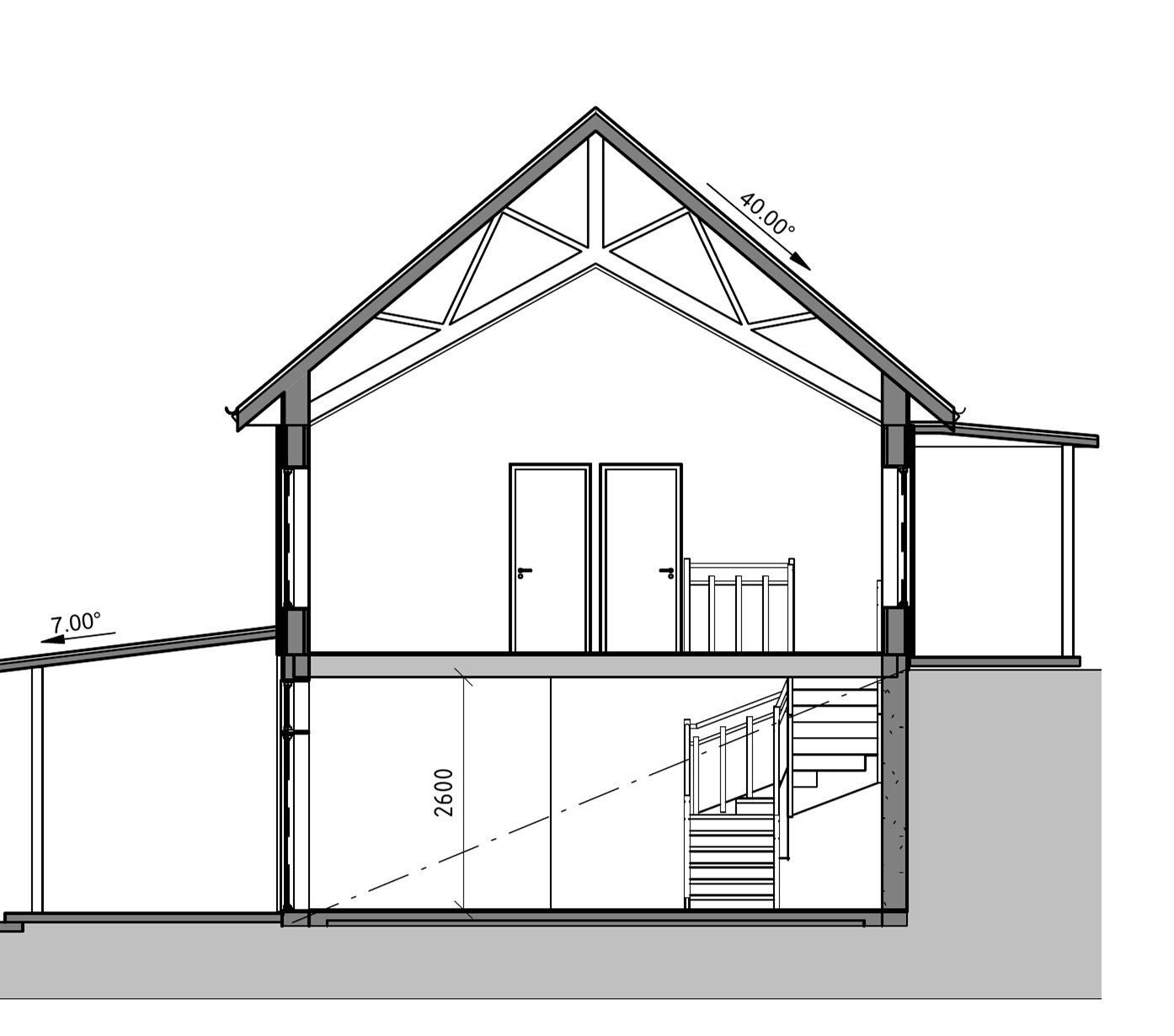

Villa i två plan

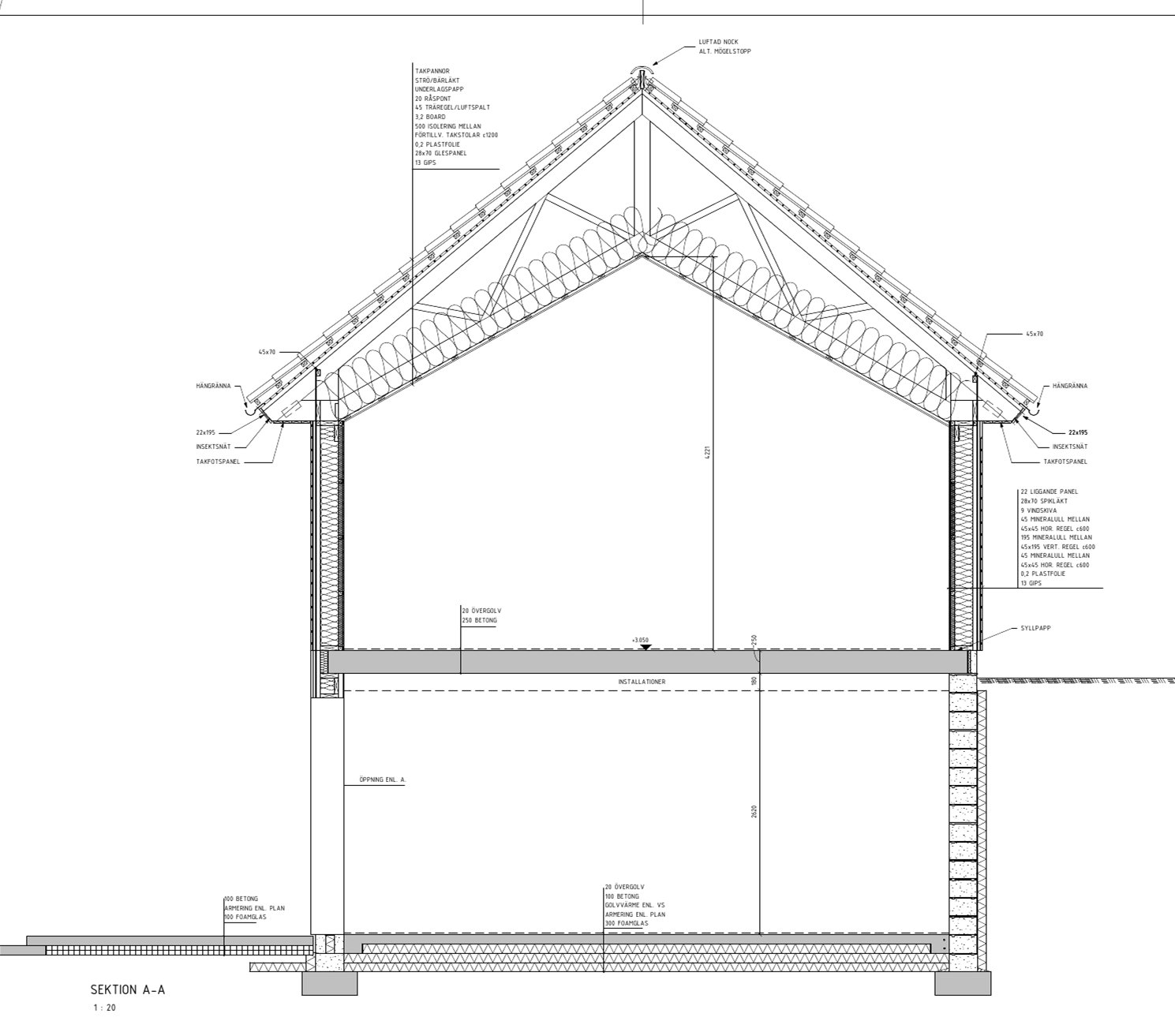

Tvärsnitt genom gaveln, ritat två gånger. Bygglovssnittet visar rumshöjder och våningsplan. Konstruktionssnittet visar samma snitt med takstolar, isolering, bjälklag, grundläggning och de materialangivelser som behövs på bygget.

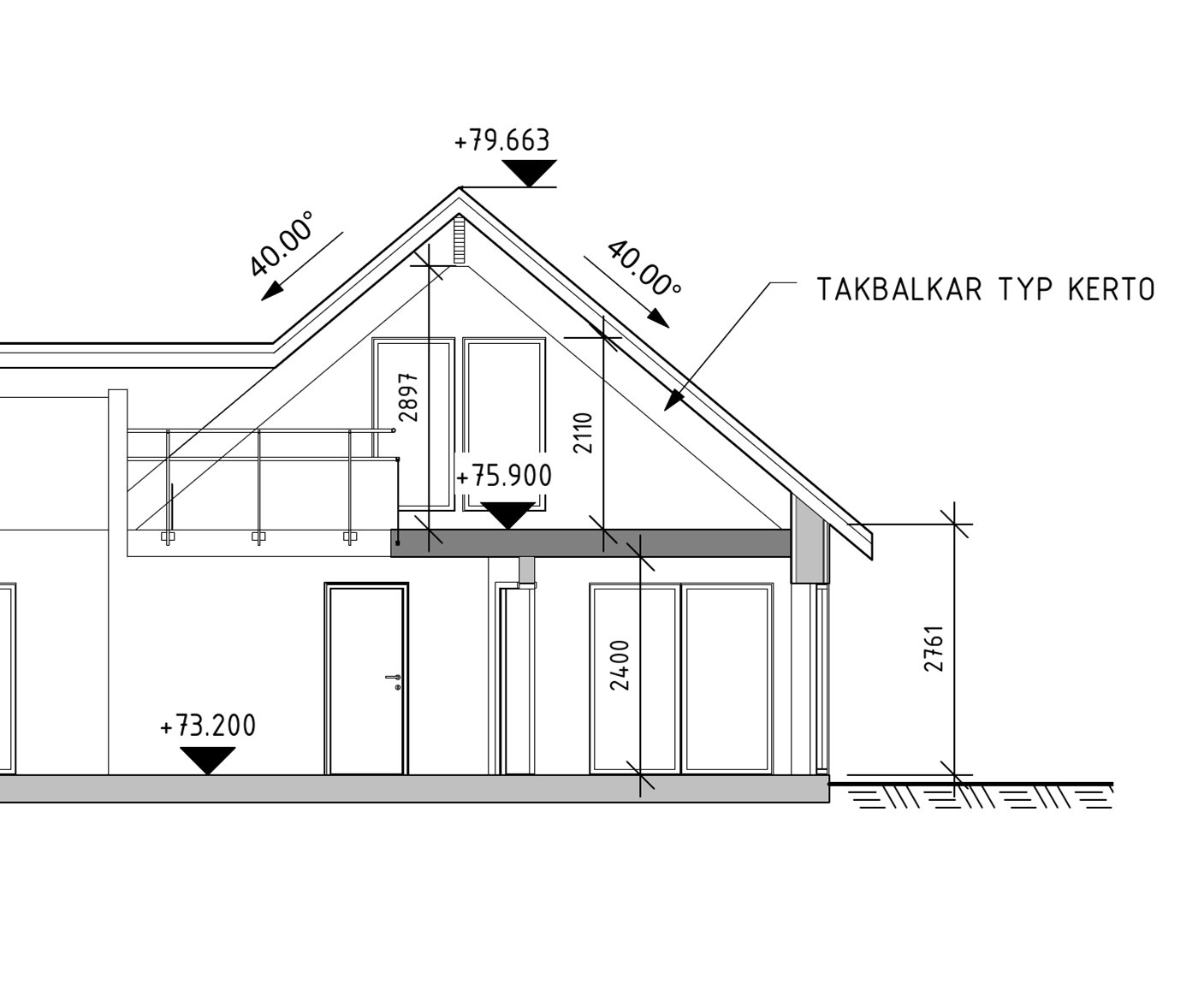

Villa med garage

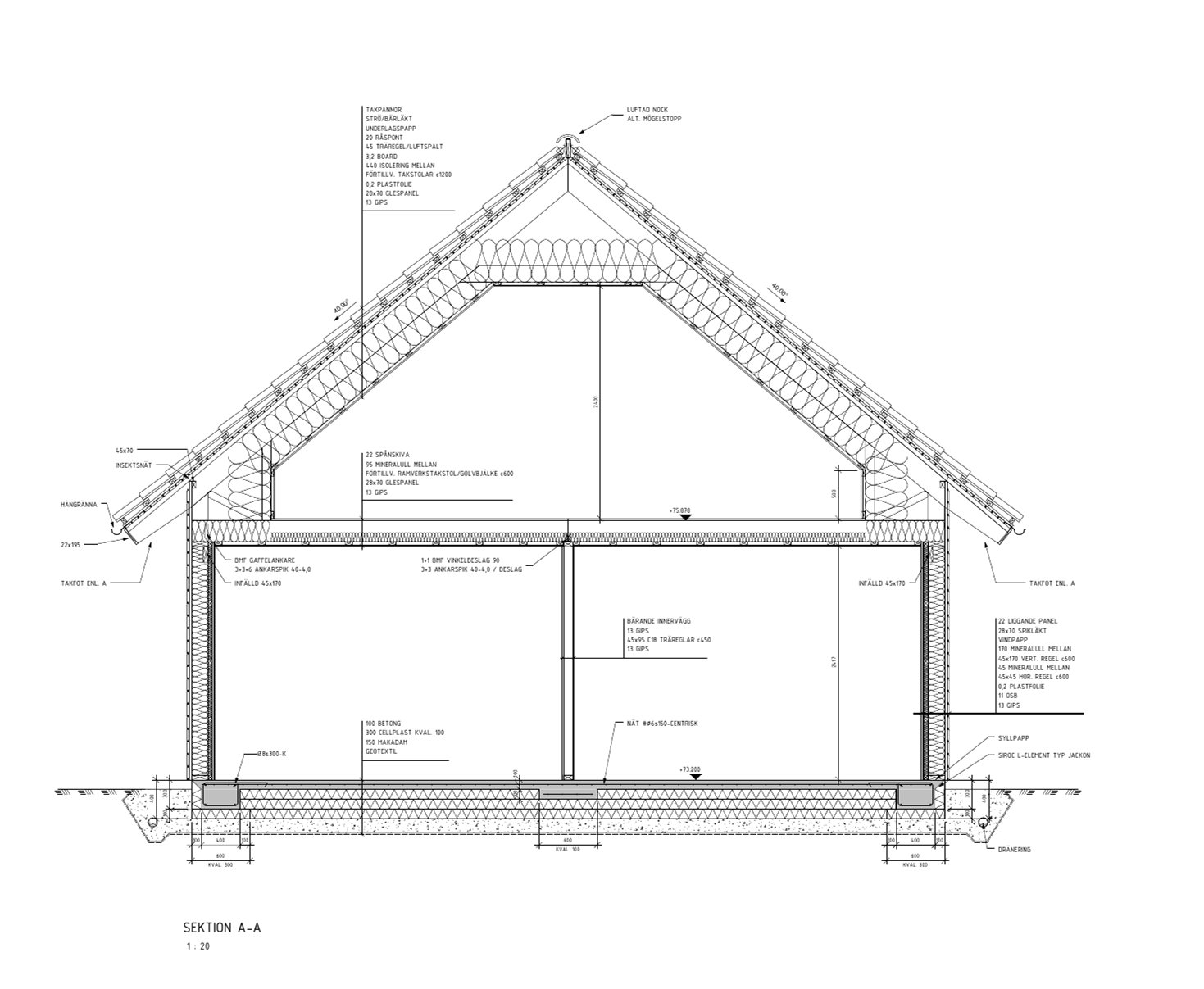

Enplansvilla med gavelparti i två plan och tillhörande garage. Båda snitten visar gavelpartiet. Konstruktionssnittet redovisar takstolar, vägguppbyggnad, infästningar och platta på mark med kantelement.
